MLX-250贴标机

日期:2019-3-18 13:34:40 人气:2397

MLX-250贴标机


一、应用范围

  适用于SMT行业所有需要贴标签的线板,能大大提高SMT在线贴标产能。大幅减少操作人员贴标错误率,使SMT生产线更流畅、更有效率。

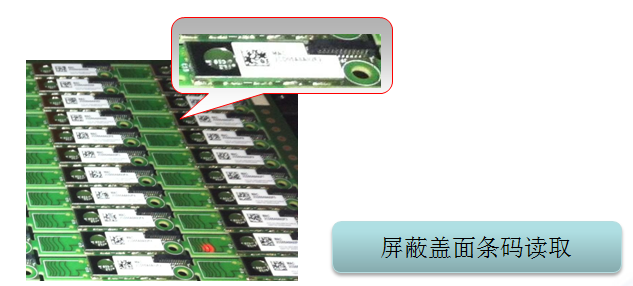

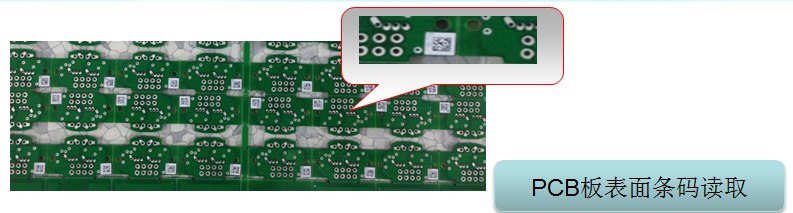

二、读取条码案例

MLX-250贴标机

MLX-250贴标机

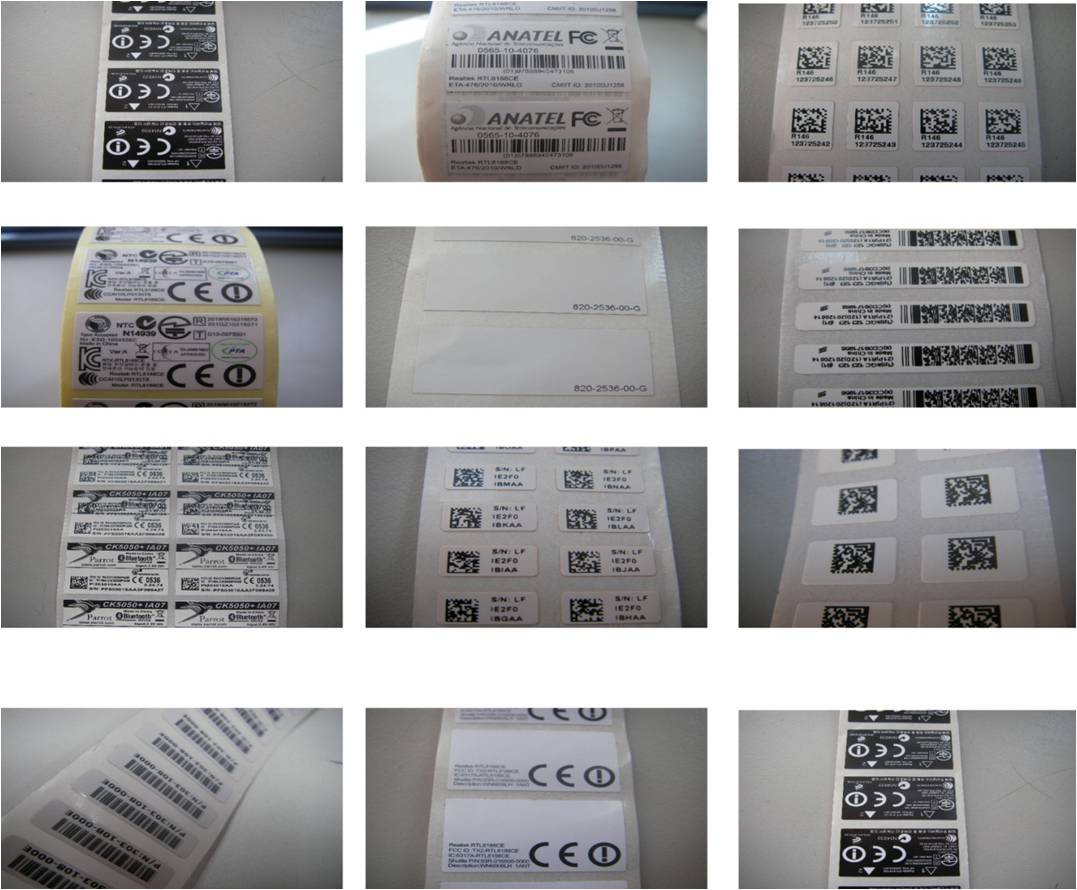

三、适用标签种类

MLX-250贴标机

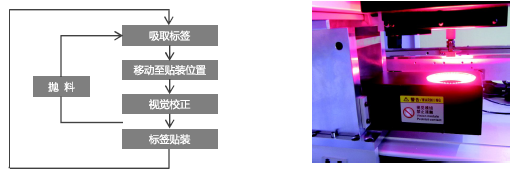

四、设备优势特点-飞行视觉

  采用移动跟随相机和On The Fly图像识别技术,在吸取标签后的移动过程中进行标签识别,通过最大限度的缩小从吸取到贴装的移动距离,实现高速贴装。

MLX-250贴标机

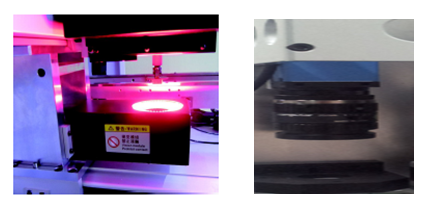

五、设备影像处理

名称

贴标机

影像系統数量

2个(应用于贴标)

光源系統模式

相机配置光源

自动识別“X”板

有,自动识别

MARK功能


MLX-250贴标机


六、设备基本条件

名称

贴标机

产能

                           2500  PCS/HR

换/复线速度

     10分钟/次

少量多样化的PCBA

更换PCBA机种的时间

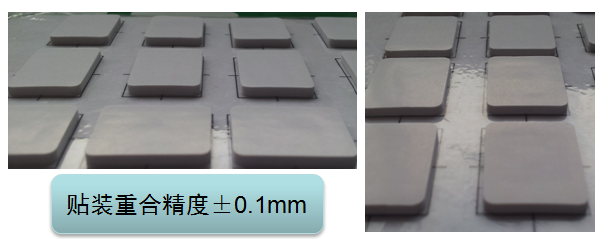

贴标机精度

                          ±0.1mm

MLX-250贴标机


七、设备功能方面

名称

贴标机

夹板系統型式

夹边式固定基板

机器运行震动

平稳、无震动

标签尺寸

     3*3mm~24*32mm

可贴标的PCB尺寸

   50mm*50mm~250mm*330mm

单片PCB板贴标数

贴标数无上限值

MLX-250贴标机

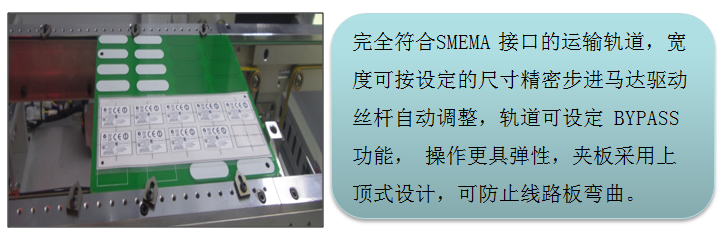

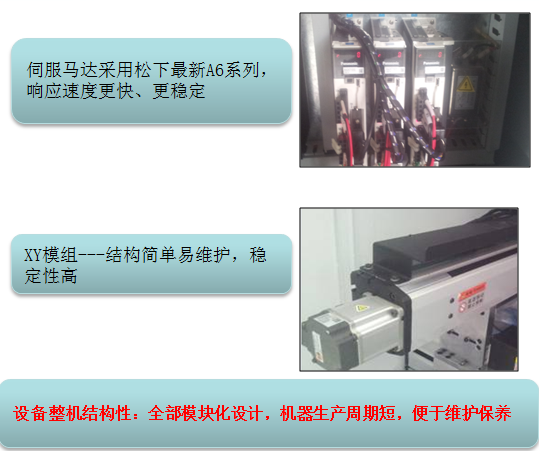

八、设备硬件配置

MLX-250贴标机


九、设备软件制作

名称

贴标机

程式构成

Label库程式(共用),飞达程式(共用),坐标程式

新程式制作

完成程式制作并生产-20分钟

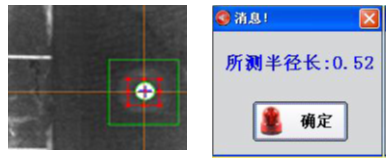

1.第一步:对位基板MARK 点坐标

MLX-250贴标机

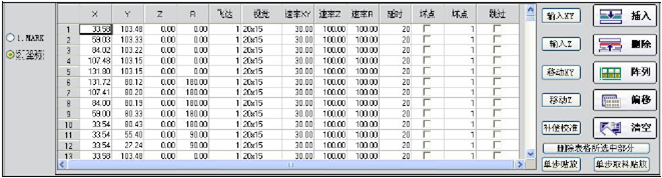

2.第二步:编辑贴装(PCB)坐标

MLX-250贴标机

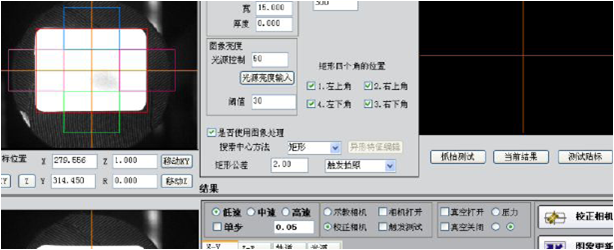

3.第三步:编辑标签影像

MLX-250贴标机


4.第四步:编辑选取标签飞达坐标

MLX-250贴标机


5.END 程式构成保存;下次生产时,直接调用即可。

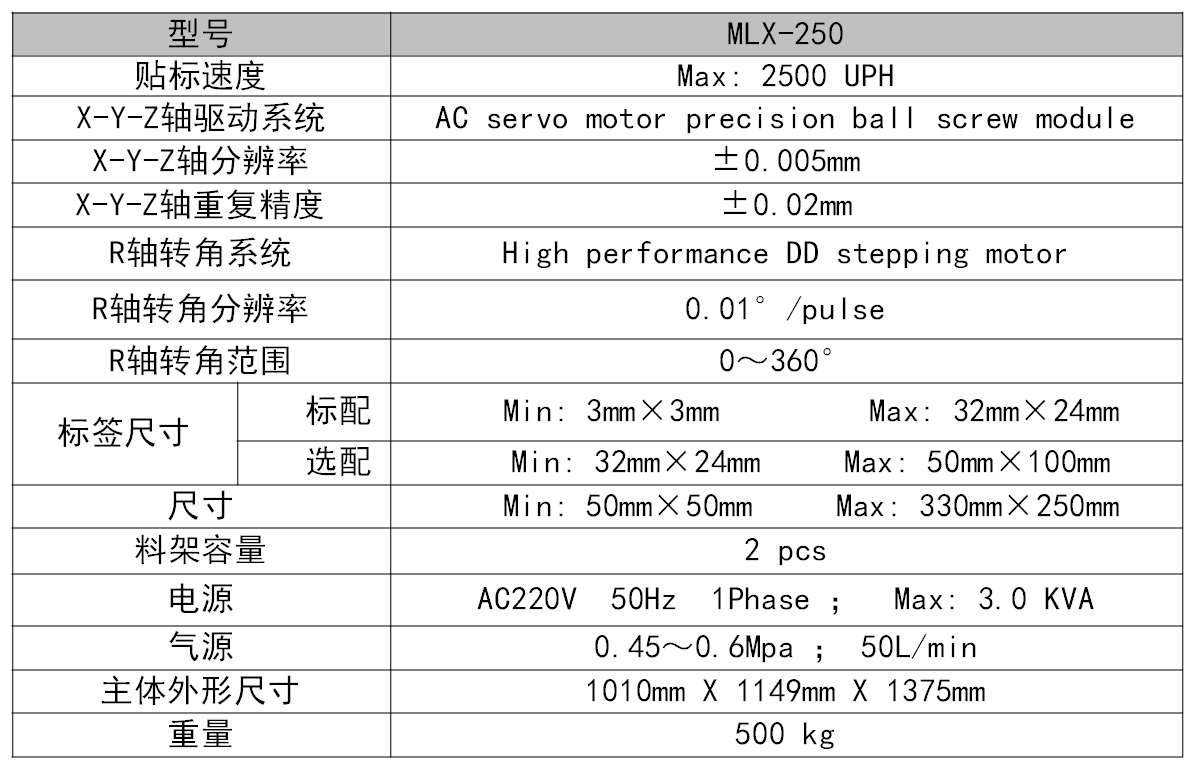

十、设备技术参数

MLX-250贴标机
